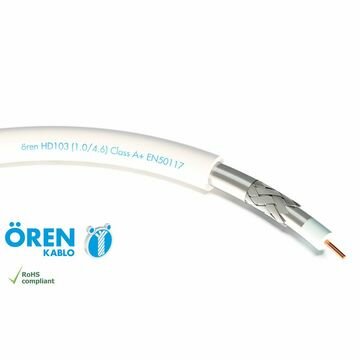

50 m Ören HD 103 SAT + BK Hochleistungs- Koaxialkabel 7 mm RG6 (1.0/4.6/6.8) 75 Ohm Class A+ PVC weiss mit Meteraufdruck
50 m Ören HD 103 SAT + BK Hochleistungs- Koaxialkabel 7 mm RG6 (1.0/4.6/6.8) 75 Ohm Class A+ PVC weiss mit Meteraufdruck
Dieses 3-fach geschirmte Hochleistungskabel wurde speziell für den Einsatz in Multimedianetzen entwickelt und erfüllt mit einem Schirmungsmaß der Klasse A++ die hohen Ansprüche deutscher Kabelnetzbetreiber. Das Kabel ist selbstverständlich auch für den SAT-Bereich geeignet. Es zeichnet sich durch eine niedrige Dämpfung, ein hohes Schirmungsmaß und eine sehr gute Alterungsbeständigkeit aus. Die erste Folie ist mit dem Dielektrikum verklebt und verrutscht nicht - ideal für Kompressionsstecker vom Typ Cabelcon CX3 4.9, Self Install 4.9 oder CX3 7.0 QM (Quick Mount)
Beschreibung
Dieses Kabel ist zertifiziert mit Class A+, aber nur wegen des Kopplungswiderstandes, der lediglich für den Rückkanal von 20-65 MHz interessant ist. In allen anderen Belangen erfüllt es sogar die Forderungen der Klasse A++.
Cabelcon Steckercode: 4.9 (F-56-CX3 4.9, Self Install 4.9) bzw. Quickmount 7.0
Technische Daten:
Cabelcon Steckercode: 4.9 (F-56-CX3 4.9, Self Install 4.9) bzw. Quickmount 7.0
Technische Daten:
- Aufmachung: 50 m Ring
- Innenleiter: ø 1,02 mm Vollkupfer
- Isolierung : ø 4,60 mm gasgeschäumtes PE
- 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
- 2. Schirm : verzinntes Kupfergeflecht (62% Bedeckung)
- 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
- Außenmantel : ø 6,80mm PVC
- Kabelgewicht: 50 kg/km
- minimaler Biegeradius: 30 mm
- maximale Zugfestigkeit: 55 N
- flammwidrig nach: IEC 60322-1
- Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
-
technisch zugelassen und gelistet bei:
- KDG
- Unitymedia
- Wellenwiderstand 75 ± 2 Ohm
- Kapazität 53 ± 2 pF/m
- Verkürzungsfaktor: 85%
- Gleichstromwiderstand Innenleiter 22,10 Ohm/km
- Gleichstromwiderstand Außenleiter 13,50 Ohm/km
- Kopplungswiderstand: 5 - 30 MHz: < 2,0 mOhm/m
- Schirmungsmaß:
- 30 - 1000 MHz: > 105 dB; typisch: > 115 dB
- 1000 - 2000 MHz > 90 dB; typisch: > 103 dB
- 2000 - 3000 MHz > 85 dB; typisch: > 95 dB
- Dämpfung:
- 5 MHz 1,70 dB/100m
- 50 MHz 4,60 dB/100m
- 100 MHz 6,50 dB/100m
- 230 MHz 9,80 dB/100m
- 470 MHz 14,30 dB/100m
- 860 MHz 19,60 dB/100m
- 1000 MHz 21,20 dB/100m
- 1500 MHz 26,30 dB/100m
- 1750 MHz 28,70 dB/100m
- 2150 MHz 31,90 dB/100m
- 2400 MHz 34,20 dB/100m
- Rückflussdämpfung:
- 5 - 470 MHz > 26 dB
- 470 - 862 MHz > 23 dB
- 862 - 1000 MHz > 20 dB
- 1000 - 3000 MHz > 18 dB
Inhalt: | 50,00 m |
