Meterware Ören HD 103 (1,0/4,6) PVC weiß

Meterware Ören HD 103 (1,0/4,6) PVC weiß


0,59 €
0,59 € pro 1 m

inkl. 19% USt., zzgl. Versand (Paket)

Vorrätig / lagernd

Lieferzeit: 1 - 5 Werktage**

lfd. m


Dieses 3-fach geschirmte Hochleistungskabel wurde speziell für den Einsatz in Multimedianetzen entwickelt und erfüllt mit einem Schirmungsmaß der Klasse A++ die hohen Ansprüche deutscher Kabelnetzbetreiber. Das Kabel ist selbstverständlich auch für den SAT-Bereich geeignet. Es zeichnet sich durch eine niedrige Dämpfung, ein hohes Schirmungsmaß und eine sehr gute Alterungsbeständigkeit aus.
Innenleiter: Kupfer, blank, Geflecht: Kupfer, verzinnt.
Die erste Folie ist mit dem Dielektrikum verklebt und verrutscht nicht - ideal für Kompressionsstecker vom Typ Cabelcon CX3 4.9, Self Install 4.9 oder CX3 7.0 QM (Quick Mount)

Wir schneiden die benötigte Länge (max. 70 m in einem Stück) gern für Sie zu.
Da im Warenkorb mehrere Teillängen zusammenfasst werden, beauftragen Sie bitte ggf. die genaue Stückelung im Kommentarfeld am Ende der Kaufabwicklung.

Beschreibung
Dieses Kabel ist zertifiziert mit Class A+, aber nur wegen des Kopplungswiderstandes, der lediglich für den Rückkanal von 20-65 MHz interessant ist. In allen anderen Belangen erfüllt es sogar die Forderungen der Klasse A++.

Cabelcon Steckercode: 4.9 (F-56-CX3 4.9, Self Install 4.9) bzw. Quickmount 7.0

Das ausführliche Produktdatenblatt finden Sie unter dieser Beschreibung als PDF-Datei.

Technische Daten:

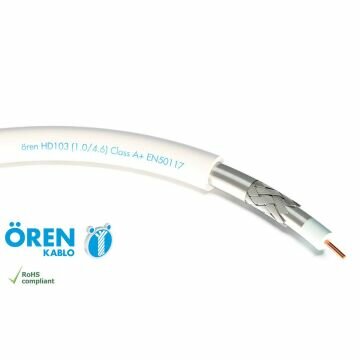

  • Innenleiter: ø 1,02 mm Vollkupfer
  • Isolierung : ø 4,60 mm gasgeschäumtes PE
  • 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
  • 2. Schirm : verzinntes Kupfergeflecht (62% Bedeckung)
  • 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
  • Außenmantel : ø 6,80mm PVC
  • Brandschutzklasse laut Bauproduktenverordnung EN 50757: Eca
  • Kabelgewicht: 50 kg/km
  • minimaler Biegeradius: 30 mm
  • maximale Zugfestigkeit: 55 N
  • flammwidrig nach: IEC 60322-1
  • Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
  • Wellenwiderstand 75 ± 2 Ohm
  • Kapazität 53 ± 2 pF/m
  • Verkürzungsfaktor: 85%
  • Gleichstromwiderstand Innenleiter 22,10 Ohm/km
  • Gleichstromwiderstand Außenleiter 13,50 Ohm/km
  • Kopplungswiderstand: 5 - 30 MHz: < 2,0 mOhm/m
  • Schirmungsmaß:
    • 30 - 1000 MHz: > 105 dB; typisch: > 115 dB
    • 1000 - 2000 MHz > 90 dB; typisch: > 103 dB
    • 2000 - 3000 MHz > 85 dB; typisch: > 95 dB
  • Dämpfung:
    •  5 MHz 1,70 dB/100m
    • 50 MHz 4,60 dB/100m
    • 100 MHz 6,50 dB/100m
    • 230 MHz 9,80 dB/100m
    • 470 MHz 14,30 dB/100m
    • 860 MHz 19,60 dB/100m
    • 1000 MHz 21,20 dB/100m
    • 1500 MHz 26,30 dB/100m
    • 1750 MHz 28,70 dB/100m
    • 2150 MHz 31,90 dB/100m
    • 2400 MHz 34,20 dB/100m
  • Rückflussdämpfung:
    •  5 - 470 MHz > 26 dB
    • 470 - 862 MHz > 23 dB
    • 862 - 1000 MHz > 20 dB
    • 1000 - 3000 MHz > 18 dB
Verkabelung im Innenbereich: ja, geeignet
UV-stabil: nein, nicht geeignet
direkte Verlegung im Erdreich: nicht geeignet
LSNH/FRNC: nein
Inhalt: 1,00 m
