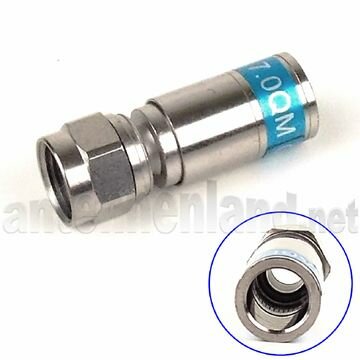

Cabelcon F-56-CX3 7.0 QM - Quick Mount Stecker für RG6 (7 mm) Kabel, wasserdicht
Cabelcon F-56-CX3 7.0 QM - Quick Mount Stecker für RG6 (7 mm) Kabel, wasserdicht
Dieser wasserdichte F-Stecker erlaubt eine einfache Montage auch auf den härtesten PE- oder FRNC-Kabeln. Bei diesem Konnektor muss kein Röhrchen unter das Kabelgeflecht "gewürgt" werden, er lässt sich mit nur zwei Fingern einfach auf das Kabel schieben.
Wichtig für Installateure: Die langwierige Suche nach einem passenden Stecker für unbekannte Kabel entfällt. Durch den Wegfall des inneren Röhrchens ist der F-Stecker relativ unabhängig vom Durchmesser des Dielektrikums und für praktisch alle RG6-Kabel mit einem Außendurchmesser von 6,4 - 7,5 mm verwendet werden.
Beschreibung
Im Jahr 2011 hat Cabelcon erfolgreich den neuen Cabelcon QuickMount Konnektor für RG6-Kabel eingeführt, der insbesondere für die leichte Montage auf harten PE-Kabeln entwickelt wurde.
Dieses Produkt stieß bei Kunden und Netzbetreibern auf größtes Interesse. Ca. ein Jahr später erreichten die Entwicklungsingenieure von Cabelcon, beflügelt von diesem Erfolg, eine neue Stufe, indem sie diese zu 100% wasserdichte Version des QuickMount 7.0 entwickelt haben.
Technische Daten:
Der Stecker ist mechanisch baugleich mit WISI DV 13 QM und Astro FKS 06 QM.
Eine Referenzliste passender Kabel finden Sie unter www.cabelcon.dk
Update 30. August 2019: Als Highligt für alle Fans von Kathrein UAS-LNBs gibt es diesen Stecker jetzt auch als verkürzte Version:

Dieses Produkt stieß bei Kunden und Netzbetreibern auf größtes Interesse. Ca. ein Jahr später erreichten die Entwicklungsingenieure von Cabelcon, beflügelt von diesem Erfolg, eine neue Stufe, indem sie diese zu 100% wasserdichte Version des QuickMount 7.0 entwickelt haben.
Technische Daten:
-
Passt auf Kabel innerhalb folgender Durchmesser:
- Außenleiter (Outer Conductor): 4,7 - 5,7 mm
- Mantel (Jacket): 6,4 - 7,5 mm
- Schirmung 30 - 1000 MHz >120 dB
- Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz
- Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m
- Rückflussdämpfung bei
- ... 1000 MHz: 32 dB
- ... 3000 MHz: 24 dB
- wasserdicht (30 m / 8 h)
- Nitin-6 Beschichtung für besten Korrosionsschutz
- Alle Abisolier- und Kompressionswerkzeuge für herkömmliche CX3-Stecker können verwendet werden.
- ACHTUNG! Gegenüber den herkömmlichen CX3-Steckern darf bei dem Quick-Mount System das Geflecht NICHT zurückgeschlagen werden. Darüber hinaus muss die eventuell über dem Geflecht verbliebene Schirmfolie komplett entfernt werden, da es sonst zu Kontaktschwierigkeiten kommen kann.
- Cabelcon CX3 All Size Tool
- Cabelcon CX3 Multimedia Tool
- 3H-CTU06
- Cabelcon CX3 Pocket Tool for F and IEC 5/59
Der Stecker ist mechanisch baugleich mit WISI DV 13 QM und Astro FKS 06 QM.
Eine Referenzliste passender Kabel finden Sie unter www.cabelcon.dk
Update 30. August 2019: Als Highligt für alle Fans von Kathrein UAS-LNBs gibt es diesen Stecker jetzt auch als verkürzte Version:


Montageanleitung Quick Mount
