Hardline-Konnektoren / Kabelarmaturen für Trassen- und Erdkabel

Wir haben unser Sortiment auf die hauptsächlich angefragten Kabelarmaturen beschränkt. Auf Anfrage können wir jedoch kurzfristig auch andere Konnektoren und Kabelarmaturen von Cabelcon oder PPC beschaffen, sofern diese bei einem unserer Distributoren am Lager sind.

Woran erkennt man die wichtigsten Koax-Trassenkabel / Erdkabel?

Vor dieser Frage stehen viele Monteure, die in einer Grube ein Stück Kabel vor sich haben, dieses verlängern oder reparieren müssen und keine genaue Bezeichnung aufgedruckt bzw. zu sehen ist. Die Typenvielfalt ist riesig; die in Deutschland in den letzten 25 Jahren mit am häufigsten verwendeten Kabel sind die Postnormkabel ikx, nkx, qkx, skx, tkx u.s.w., die in der Regel durch den Aufdruck eines Telefonhörers und der Sammelbezeichnung 1kx auf dem Kabel zu erkennen sind.
Hier folgt also nur ein kleiner Auszug der am häufigsten verwendeten Kabel. Weitere Kabelarmaturen findet man bei Cabelcon anhand der Kabelmaße auf http://www.coaxconnectors.dk/searchcable.asp.

Die Bezeichnungen s. u. können von Hersteller zu Hersteller abweichen. Daher sind oft nur die Kabelmaße (oft der Durchmesser des Innnenleiters oder des Dielektrikums) der wichtigste Anhaltspunkt. Wir sortieren die Kabel hier nach ihrem Außendurchmesser, da dies zu einem schnelleren Ergebnis führt.

RG11

  • Dieser Kabeltyp wird vorwiegend zur Kellerquerverkabelung in Wohnblöcken eingesetzt, findet aber auch als Erdkabel Verwendung.
  • Beschriftung auf dem Außenmantel: RG11 / PRG11 / LCM 14 / LCM 17 oder 1,6/7,2
  • Durchmesser Außenmantel ca. 10-10,5 mm
  • Durchmesser Dielektrikum ca. 7,2 mm
  • Der Außenleiter besteht aus Metallgeflecht in Verbindung mit einer oder zwei Lagen Schirmung aus Alu-Folie.
  • Durchmesser Innenleiter ca. 1,6 mm
  • Cabelcon Hardline-Code: 32 (älter) bzw. 232
  • Cabelcon-Code für Kompressions- und Crimpstecker: 7.5 oder Quickmount 10.5
  • PPC Hardline-Code: B004
  • PPC-Code für Kompressionsstecker: EX 11 oder CMP 11

CK 875 / LCM 13 / LCM 23 / MK 11 / 7 EM / TelassB

  • Beschriftung auf dem Außenmantel herstellerabhängig
  • Durchmesser Außenmantel ca. 10 mm
  • Der Außenleiter besteht aus Metallgeflecht.
  • Durchmesser Dielektrikum: ca. 7,3 mm
  • Durchmesser Innenleiter: 1,1 mm
  • Cabelcon-Code: 244
  • PPC-Code: B039
  • Bei einigen Kabeln lässt sich ersatzweise auch ein Konnektor für ikx verwenden.

ikx

  • Beschriftung auf dem Außenmantel: Telefon-Symbol und Bezeichnung 1kx, 1ikx oder 1.1/7.3
  • Durchmesser Außenmantel ca. 10,5 mm
  • Durchmesser Dielektrikum ca. 7,3 mm.
  • Es gibt 2 Ausführungen des Dielektrikums: Bei der ersten Variante liegt der Innenleiter frei in einem Kunststoffrohr und wird im Abstand von einigen Zentimetern von Kunststoffscheiben in der Mitte gehalten - dieser Kabeltyp wird auch "Bambus" genannt und ist in Deutschland ein recht sicheres Zeichen, ein Kabel vom 1kx Postnorm-Typ vor sich zu haben
  • Durchmesser Innenleiter 1,1 mm
  • Cabelcon-Code 243
  • PPC-Code: B071

1.7/7.0

  • Beschriftung auf dem Außenmantel: CL 1.7/7.0 oder Teile davon
  • Durchmesser Außenmantel: ca. 10,4 mm
  • Durchmesser Dielektrikum: 7,0 mm
  • Durchmesser Innenleiter: 1,7 mm
  • Cabelcon Code: 02 (älter) oder 202
  • PPC-Code: B014

nkx

  • Beschriftung auf dem Außenmantel: Telefon-Symbol und Bezeichnung 1kx, 1nkx, 2.2/8.8 oder auch 2.1/8.8
  • Durchmesser Außenmantel ca. 12,4 mm
  • Durchmesser Dielektrikum ca. 8,8 mm.
  • Es gibt auch hier 2 Ausführungen des Dielektrikums: Bei der ersten Variante liegt der Innenleiter frei in einem Kunststoffrohr und wird im Abstand von einigen Zentimetern von Kunststoffscheiben in der Mitte gehalten - dieser Kabeltyp wird auch "Bambus" genannt und ist in Deutschland ein recht sicheres Zeichen, ein Kabel vom 1kx Postnorm-Typ vor sich zu haben
  • Durchmesser Innenleiter ca. 2,2 mm
  • Cabelcon-Code 03 oder 303
  • PPC-Code: D015

qkx

  • Beschriftung auf dem Außenmantel: Telefon-Symbol und Bezeichnung 1kx oder 1qkx oder 3.3/13.5
  • Durchmesser Außenmantel ca. 17,5 mm
  • Durchmesser Dielektrikum ca. 13,3 mm.
  • Es gibt auch hier 2 Ausführungen des Dielektrikums: Bei der ersten Variante liegt der Innenleiter frei in einem Kunststoffrohr und wird im Abstand von einigen Zentimetern von Kunststoffscheiben in der Mitte gehalten - dieser Kabeltyp wird auch "Bambus" genannt und ist in Deutschland ein recht sicheres Zeichen, ein Kabel vom 1kx Postnorm-Typ vor sich zu haben.
  • Durchmesser Innenleiter 3,3 mm
  • Cabelcon-Code 25 (älter) oder 525
  • PPC-Code: G003

Coax 4

  • Beschriftung: Coax 4 FB14, Coax 4 CT22, CX4C0 oder ...C1, ...C2, ...C3
  • Durchmesser Außenmantel ca. 13,8 mm
  • Durchmesser Dielektrikum: ca. 10,2 mm (hier ist der Unterschied zum qkx am deutlichsten)
  • Durchmesser Innenleiter: 2,2 mm
  • Cabelcon-Code: 413
  • PPC-Code: E019

Coax 3

  • Beschriftung: Coax 3 FB20, Coax 3 CT33, F3-60 FBE
  • Durchmesser Außenmantel: 19,3 - 19,8 m
  • Durchmesser Dielektrikum: 14,9 mm
  • Durchmesser Innenleiter: 3,38 - 3,45 m
  • Cabelcon-Code: 46 (alt) bzw. 646
  • PPC-Code: H011

skx

  • Beschriftung auf dem Außenmantel: Telefon-Symbol und Bezeichnung 1kx oder 1skx oder 4.9/19.4
  • Durchmesser Außenmantel: 23 - 25 mm
  • Durchmesser Dielektrikum: 19,3 ? 19,5 mm
  • Durchmesser Innenleiter: 4,75 - 4,9 mm
  • Cabelcon-Code: 17 bzw. 717
  • PPC-Code: M002

Wasserdichter Hardline F-Kompressionsstecker / F-Stecker für RG11 Kabel. Zum Verpressen sind nur zwei 18er Schraubenschlüssel notwendig
Artikelnummer:
94042
GTIN:
5707957094605
Hersteller:
Versandgewicht:
0,08 kg
17,95 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**

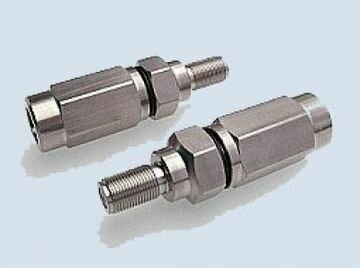

Wasserdichte Hardline F-Kompressionsbuchse / F-Buchse für RG11 Kabel. Zum Verpressen sind nur zwei Schraubenschlüssel notwendig
Artikelnummer:
1624
GTIN:
5707957094988
Hersteller:
Versandgewicht:
0,01 kg
16,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
Wasserdichter True Lock Hardline F-Kompressionsstecker / F-Stecker für ikx-Kabel. Zum Verpressen sind nur zwei Schraubenschlüssel notwendig
Artikelnummer:
2769
GTIN:
5707957094995
Hersteller:
Versandgewicht:
0,07 kg
17,95 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**
Wasserdichter True Lock Hardline F-Kompressionsstecker / F-Stecker für CK 875, LCM 13, MK 11 und andere Erdkabel mit den Maßen 1.1/7.3/10 mit einem Außenleiter aus Metallgeflecht und ca. 10 mm Außendurchmesser
Zum Verpressen sind nur zwei Schraubenschlüssel notwendig
Artikelnummer:
3388
GTIN:
5707957094940
Hersteller:
Versandgewicht:
0,07 kg
16,95 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**
Wasserdichter True Lock Hardline F-Kompressionsstecker / F-Stecker für nkx-Kabel. Zum Verpressen sind nur zwei Schraubenschlüssel notwendig; Nachfolger des FM-03
Artikelnummer:
94043
GTIN:
5707957093721
Hersteller:
Versandgewicht:
0,14 kg
22,95 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**
Wasserdichter True Lock Hardline F-Kompressionskonnektor / F-Buchse für nkx-Kabel. Zum Verpressen sind nur zwei Schraubenschlüssel notwendig; Nachfolger des FF-03
Artikelnummer:
94018
GTIN:
5707957093738
Hersteller:
Versandgewicht:
0,10 kg
22,45 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**
Wasserdichter Hardline F-Kompressionsstecker / F-Stecker für Coax4-Kabel. Zum Verpressen sind nur zwei 18er Schraubenschlüssel notwendig
Artikelnummer:
3787
GTIN:
5707957097651
Hersteller:
Versandgewicht:
0,08 kg
24,45 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**
Zum wasserdichten Verbinden (Spleißen) zweier RG6 (6,5...7,5 mm Außendurchmesser) Kabelstücke
Artikelnummer:
94046
GTIN:
5707957107329
Hersteller:
Versandgewicht:
0,01 kg
16,65 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
Zum wasserdichten Verbinden (Spleißen) zweier RG11 Kabelstücke
Artikelnummer:
553
GTIN:
5707957093790
Hersteller:
Versandgewicht:
0,03 kg
19,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**

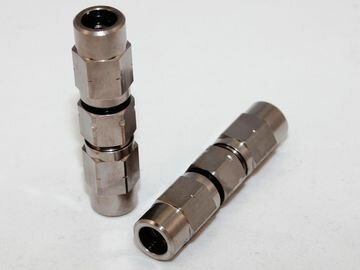

Zum wasserdichten Verbinden (Spleißen) zweier Kabelstücke 1.1/7.3/10
Artikelnummer:
2574
GTIN:
5707957095121
Hersteller:
Versandgewicht:
0,10 kg
18,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
