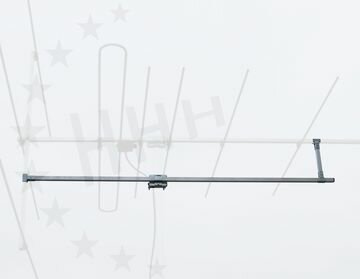

UKW (FM) 12 Artikel

Alles für den analogen und digitalen Radioempfang. Hier wurde eine Antenne für den digitalen DAB+-Empfang mit einem Ringdipol für den analogen Rundfunkempfang gekoppelt.

Von gezielten Anfragen, wann es denn endlich soweit ist, bitten wir abzusehen.
Sobald die Antenne verfügbar ist, erscheint sie hier. Versprochen!

13.12.2018: Die Materialien für die erste Charge der Antenne sind komplett, die Produktion hat begonnen.

Da wir derzeit jedoch mit dem Tagesgeschäft voll ausgelastet sind, schaffen wir es nicht, mehr als 1-2 Antennen am Tag zu bauen. In der KW 51 werden die ersten Exemplare unter der Artikelnummer 3403 bestellbar sein, weitere dann nach unserem Weihnachtsurlaub im Januar 2019.

27.11.2018: Die Variante für die Produktion steht fest ...

Peter Körner hat die Antenne mittlerweile auf Herz und Nieren getestet und noch einmal mechanisch und theoretisch optimiert. Noch einmal vielen Dank dafür. Im praktischen Vergleich mit der ursprünglichen Antenne ergaben sich praktisch keine Empfangsunterschiede. Trotz der Kürzung auf unter 2 m (dadurch muss der Träger für den Versand mit GLS nicht geteilt werden) und der leichten Schräglage des Dipols, die laut Simulation eine geringfügige Verschlechterung der Empfangswerte ergaben macht die neue Übertragerplatine mit ihren besseren Werten wieder alles wett. Die Antenne wird nun mit unter dem Träger liegenden (hängenden) Elementen gebaut, da so der Dipol nicht so schräg liegen muss. Die Balun-Box muss aufgrund ihrer Konstruktuion unter dem Träger liegen. Alle Materialen sind bestellt und sollten in absehbarer Zeit hier eintreffen.

16.10.2018: Der neue Prototyp ist fertig ...

... und geht in den nächsten Tagen auf die Reise zu Peter Körner, um von ihm getestet und begutachtet zu werden.

05.09.2018: Zwischeninfo: Das "Licht" kommt näher ...

Bald werden die letzten Materialien zum Bau eines Test-Exemplars der Antenne bei uns eintreffen.

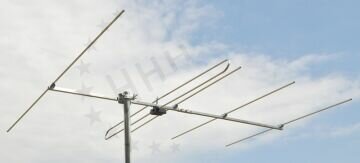

Die Antenne wurde in den letzten Tagen von Peter Körner hinsichtlich der neuen Komponenten noch einmal neu berechnet und optimiert. Wir werden einen Standard-Anschlusskasten für FM-Antennen nutzen, wie er von unseren 3- und 5-Elemente UKW-Antennen bekannt ist. Da dieser unter dem Horizontalträger platziert werden muss, wird die ehemals horizontal liegende Dipol-Schleife nun eine Schräglage haben (z = -58 mm). Die Übertrager-Platine hat zur Anpassung keinen Trafo mehr, sondern arbeitet mit einem Leiter in Mäander-Struktur. Als Antennen-Elemente kommen Aluminium-Rohre mit 10 mm Durchmesser zum Einsatz.
Zusätzlich konnten wir die Gesamtlänge der Antenne auf knapp unter 2,0 m kürzen, so dass wir den Horizontalträger für den Versand mit GLS voraussichtlich nicht mehr teilen müssen, was die Stabilität der Konstruktion erhöhen wird. Die Parameter der Antenne ändern sich laut Simulation nur minimal.
Noch einmal auch an dieser Stelle vielen Dank an Peter Körner für seine wertvolle Unterstützung.

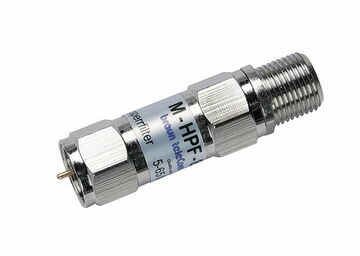

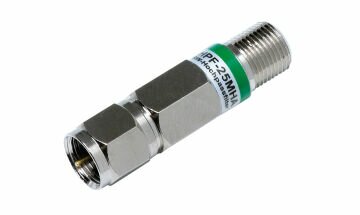

Rückkanalsperrfilter Sperrbereich 5-65 MHz, Durchlassbereich 85-1000 MHz, Sperrtiefe: 60 dB

Kann ebenfalls zur Entstörung von UKW-Antennen genutzt werden (Einstrahlung von CB Sendern wird geblockt)

Der UKW-Bandpassfilter sperrt alle Frequenzen außerhalb des UKW Signals.

UKW-Sperrfilter mit 6 frei abstimmbaren UKW Sperrkreisen zur Ausblendung / Absenkung starker Ortssender.

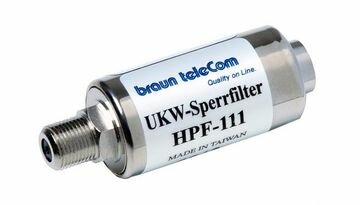

UKW-Bandsperrfilter in runder Bauform mit HEX11-Mutter, F-Buchse / F-Stecker, Durchlassbereich 111-1.000 MHz, Sperrtiefe > 50 dB (0-100 MHz) und > 12 dB (101-108 MHz)

Kann verwendet werden, wenn die empfindlichen Eingänge von DAB+-Radios von starken UKW-Signalen gestört werden.
