3H-FM-9M19 - UKW / FM Antenne 9 Elemente mit Dreifachreflektor - Modell 2019

3H-FM-9M19 - UKW / FM Antenne 9 Elemente mit Dreifachreflektor - Modell 2019

  • Artikelnummer: 3403
  • HAN: 3H-FM-9M19
  • EAN: 4260310272559
  • Hersteller: 3H-Antennen
    3H-Antennen
  • Kategorie: UKW (FM)
  • Versandgewicht: 5,00 Kg

95,00 €

inkl. 19% USt., zzgl. Versand (GLS-Paket)

Vorrätig / lagernd

Lieferzeit: 1 - 5 Werktage**

Stück


UKW-Antenne für Außen- oder Unterdachmontage nach Peter Körner / Version 2019. Ideal für den UKW Fernempfang und für die Einspeisung von UKW-Signalen in SAT-Verteilungen und kleine Kopfstellen.

Artikel wird, wenn nicht vorrätig, sofort nach Bestelleingang von uns für Sie gefertigt (hier bei uns vor Ort - in Handarbeit, zusätzlich zum täglichen Versand- und Produktionsgeschäft).
In diesem Fall rechnen Sie bitte mit einer zusätzlichen Lieferzeit (zur Zeit noch) von max. 10 Werktagen.

Beschreibung

Diese Antenne wurde von Peter Körner entwickelt, der sich bei den FM-DXern in aller Welt durch seine Antennenkonstruktionen einen Namen gemacht hat.

Diese Antenne basiert auf dem im Internet bekannten Modell 9.2, einer Weiterentwicklung der Version "Shorted from 100".

Die Besonderheit dieser Antenne beruht auf dem horizontal gefalteten Dipol, welcher bei entsprechender Optimierung einen sehr guten Gewinn und gleichzeitig ein extrem hohes Vor-Rück-Verhältnis bei kompakten Maßen ermöglicht. Einige dieser Antennen waren vor unserem ersten Modell schon seit einiger Zeit als Eigenbau-Varianten (vor allem bei Freunden des UKW-Weitempfangs in aller Welt) in Betrieb und erzielen hervorragende Empfangsergebnisse.

Die Antenne wird ab sofort mit unter dem Träger liegenden (hängenden) Elementen gebaut, damit der Dipol aufgrund des unter dem Träger befestigten Übertragers nicht so schräg liegen muss. Gleichzeitig wurde die Länge des Hauptträgers auf knapp unter 2 m gekürzt. Dies erhöht nicht nur die Stabilität der Antenne selbst, sondern nun kann sie auch ohne Teilung versendet werden. Die Parameter der Antenne änderten sich durch diese Änderungen nur minimal.

Peter Körner hat diese Antenne selbst getestet und noch einmal mechanisch und theoretisch optimiert. Für diese Hilfe danken wir ihm (nochmals) auch an dieser Stelle herzlich.

Im Vergleich mit der ursprünglichen Antenne zeigten sich im Praxistest letztlich keine Empfangsunterschiede. Zwar ergab sich durch die Kürzung des Horizonatlträges und durch die leichte Schräglage des Dipols in der Simulation eine geringfügige Verschlechterung der Empfangswerte; diese wird jedoch durch den Einsatz einer neuen Übertragerplatine mit besseren Werten vollständig kompensiert.

Technische Daten:

  • 3 übereinander angeordnete Reflektoren, daher insgesamt kürzer als vergleichbare Antennen dieser Leistungsklasse
  • speziell für UKW entwickelte Übertragerplatine in Mäanderstruktur
  • Anschluss: F-Buchse 75 Ohm
  • Empfangsbereich: 87,5 - 108 MHz

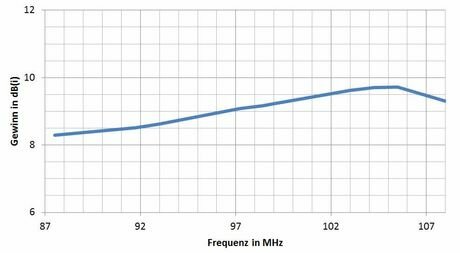

  • Gewinn: 8,4-9,7 dB(i)
  • Vor-Rück Verhältnis: 30 dB
  • Abmessungen:
    • Gesamtlänge: 1,98 m
    • maximale Breite: 1,92 m
    • Mastaufnahme: geeignet für Masten bis 60 mm Durchmesser
    • Höhe: 1,13 m
    • Elemente:
      • Durchmesser: 10 mm
      • Wandstärke 0,5 mm
    • Träger:
      • Querschnitt: 18 x 18 mm
      • Wandstärke 1,5 mm
  • Material:
    • Träger und Elemente: Aluminium
    • Verbindungselemente: Stahl, verzinkt
  • optimaler Stockungsabstand für den Einsatz in Antennengruppen (Trägerrohr zu Trägerrohr):
  • horizontale Stockung; 2,5 m
  • vertikale Stockung: 1,8 - 2,0 m

Der Einsatz einer F-Buchse erleichtert das einhändige Anschließen des Kabels an die Antenne bei der Montage auf einem Dach oder an anderen schlecht erreichbaren Stellen erheblich. Darüber hinaus wird bei Einsatz eines geeigneten wasserdichten F-Steckers das Eindringen von Feuchtigkeit in das Geflecht des Kabels vermieden.

Zur weiteren mechanischen Stabilisierung der Antenne kann zusätzlich ein Unterzug mit einer zweiten Mastbefestigungsschelle erworben werden (Artikel 3403).
