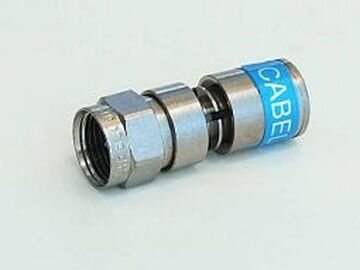

Cabelcon FM-60-CX3 5.0 Quick Mount Push-Pin
Cabelcon FM-60-CX3 5.0 Quick Mount Push-Pin
Hochwertiger Cabelcon Quickmount-Kompressionsstecker für Mini-Kabel. Der im Stecker integrierte Pin sorgt auch bei geringem Durchmesser des Kabel-Innenleiters für besten Kontakt in den F-Buchsen
Nur für den Innenbereich (nicht wasserdicht)!
Auslaufprodukt.
Nachfolger ist der FM-MINI-TD QM 5,0 W/O O-RING TrueDrop, Artikel 2083-1
Beschreibung
Technische Daten:
- Passt auf Kabel innerhalb folgender Durchmesser:
- Außenleiter (Outer Conductor): 3,6 - 4,4 mm
- Mantel (Jacket): 4,9 - 5,4 mm
- Es können alle Kompressionszangen für Cabelcon CX3 Stecker RG6/59 genutzt werden
- Einfache Installation ohne Kraftaufwand- es muss kein Röhrchen mehr unter das Geflecht geschoben werden.
- Einsatzort: Innenbereich. Der Stecker ist nicht wasserdicht.
- Sichere Kontaktierung in F-Buchsen durch das Push-Pin Prinzip:
Der F-Stecker bringt seinen eigenen Innenleiter mit. Dieser ist im Lieferzustand im F-Stecker versenkt. Durch das Einschieben des abisolierten Kabels wird der Pin des F-Steckers durch den Kabelinneleiter in die richtige Position herausgedrückt; gleichzeitig wird dabei der Innenleiter des Kabels von Kontaktklemmen fixiert. So ist selbst bei Innenleitern von weniger als 0,6 mm Durchmesser der sichere Kontakt in einer F-Buchse gewährleistet, darüber hinaus ist somit auch optisch gut erkennbar, wann das Kabel weit genug in den Stecker eingeschoben wurde. - Achtung! Bei der Installation unbedingt beachten - bei Quick Mount Steckern darf das Geflecht nicht zurückgeschlagen werden.
Darüber hinaus müssen alle Schirmfolien über dem Geflecht entfernt werden. - VPE: 100
Beispiele für passende Kabeltypen:
- Kathrein LCD 89
- Belden H121
- Draka Coax 11 AD 08
- WISI MK 76A

Montageanleitung Quick Mount
