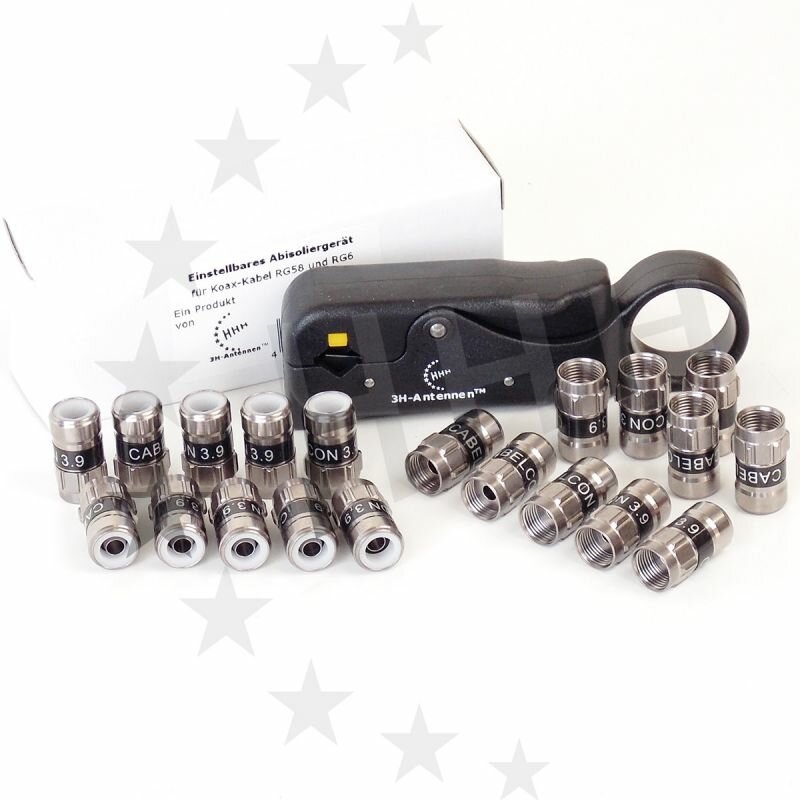

Self Install 3.9 Paket: Profi-Abisoliergerät + 20 Self Install 3.9 Stecker (RG59)

Self Install 3.9 Paket: Profi-Abisoliergerät + 20 Self Install 3.9 Stecker (RG59)


16,59 €

inkl. 19% USt., zzgl. Versand (Paket)

Vorrätig / lagernd

Lieferzeit: 1 - 5 Werktage**

Set


Perfekte Kompressionsverbindungen ohne Spezial-Kompressionswerkzeug. Hier im Paket: einstellbares Profi-Abisoliergerät und 20 F-59 3.9 Self Install Kompressionsstecker

Beschreibung

Einstellbares Profi-Abisoliergerät für RG59/RG6 (3H-CCS-302)

  • Handliches und komfortables Abisoliergerät
  • unterstützte Kabeltypen: RG59, RG6
  • 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
  • beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
  • Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker

Einstellen des Werkzeugs:

Das Werkzeug ist für 6,8-mm-Kabel voreingestellt. Für dünnere Kabel muss die gelbe Kabelführung mit Hilfe des am Werkzeug befestigten Sechskantschlüssels herausgedrückt und, entsprechend gedreht, wieder eingesetzt werden.

Abisolieren testen: Hierzu das Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koaxkabel von links ein die V-förmig Kabelführung einlegen. Anschließend das Werkzeug 4-5 Mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden. Schneidet eine Klinge nicht tief genug oder zu tief ein, mit Sechskantschlüssel wie folgt nachregeln:
--> Drehung im Uhrzeigersinn: Klinge schneidet tiefer in das Kabel ein.
<-- Drehung entgegen dem Uhrzeigersinn: Klinge schneidet weniger tief ein.
Immer nur mit ¼-Umdrehung arbeiten, sonst verliert man schnell die Übersicht!

Wenn dies doch geschehen sein sollte und man gar nicht mehr weiß, wo man eigentlich steht, weil z. B. der Innenleiter durchtrennt wird oder dergleichen, einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich wieder langsam vorantasten.

Die Stecker:

Cabelcon Kompressionsstecker in Ganzmetallausführung für Qualitäts-Coax-Kabel 6 mm (RG59) mit Dielektrikum von ca. 3,6 bis 3,7 mm

Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst; beim Festziehen an der F-Buchse schiebt sich der Stecker endgültig zusammen und die Kompressionsverbindung steht.

Bitte unbedingt darauf achten, dass die innerste Schirmfolie mit dem Dielektrikum verklebt ist!
