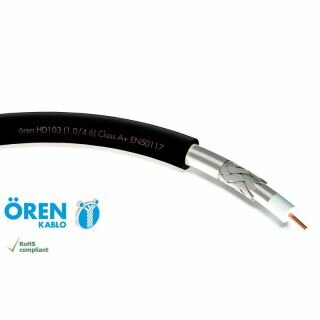

Meterware Ören HD 103 (1,0/4,6) PE sw - RG6 SAT + BK Hochleistungs- Kabel für den Außeneinsatz, schwarz, UV-stabil

Meterware Ören HD 103 (1,0/4,6) PE sw - RG6 SAT + BK Hochleistungs- Kabel für den Außeneinsatz, schwarz, UV-stabil

  • Artikelnummer: 2967
  • HAN: HD 103 PE
  • Hersteller: Ören
    Ören
  • Kategorie: Erdkabel
  • Versandgewicht: 0,05 Kg

0,66 €
0,66 € pro 1 m

inkl. 19% USt., zzgl. Versand (Paket)

Vorrätig / lagernd

Lieferzeit: 1 - 5 Werktage**

lfd. m


3-fach geschirmtes Hochleistungskabel für den Einsatz im Außenbereich, UV-stabil und zur direkten Verlegung in der Erde und im Wasser geeignet. Die erste Folie ist mit dem Dielektrikum verklebt und verrutscht nicht

Wir schneiden die benötigte Länge (max. 70 m in einem Stück) gern für Sie zu.

Beschreibung
Dieses Kabel ist zertifiziert mit Class A+, aber nur wegen des Kopplungswiderstandes, der lediglich für den Rückkanal von 20-65 MHz interessant ist. In allen anderen Belangen erfüllt es die Forderungen der Klasse A++.

Cabelcon Steckercode: 4.9 bzw. Quickmount 7.0

Bitte beachten:  Das Kabel hat einen sehr festen Mantel, daher lassen sich alle passenden Crimp- und Kompressionsstecker (Steckercode 4.9) nur sehr schwer aufschieben  Das ist normal. Bitte ggf. entsprechende Montagehilfen nutzen. An kalten Tagen hilft auch vorsichtiges Erwärmen des Kabelmantels mit einem Haartrockner.
Unsere Empfehlung: Cabelcon F56-CX3 7.0 Quickmount Stecker für ein Aufschieben ohne Kraftaufwand.

Technische Daten:
  • Installationskabel für den Außenbereich, zur direkten Verlegung im Erdreich geeignet
  • Brandschutzklasse laut BauPVO EN 50757: Fca leicht entflammbar*
  • Innenleiter: ø 1,02 mm Vollkupfer
  • Isolierung : ø 4,60 mm gasgeschäumtes PE
  • 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
  • 2. Schirm : verzinntes Kupfergeflecht (62% Bedeckung)
  • 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
  • Außenmantel : ø 6,80mm PE, UV-stabil
  • Kabelgewicht: 50 kg/km
  • minimaler Biegeradius: 30 mm
  • maximale Zugfestigkeit: 55 N
  • Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
  • Wellenwiderstand 75 ± 2 Ohm
  • Kapazität 53 ± 2 pF/m
  • Verkürzungsfaktor: 85%
  • Gleichstromwiderstand Innenleiter 22,10 Ohm/km
  • Gleichstromwiderstand Außenleiter 13,50 Ohm/km
  • Kopplungswiderstand: 5 - 30 MHz: < 2,0 mOhm/m
  • Schirmungsmaß:
    • 30 - 1000 MHz: > 105 dB; typisch: > 115 dB
    • 1000 - 2000 MHz > 90 dB; typisch: > 103 dB
    • 2000 - 3000 MHz > 85 dB; typisch: > 95 dB
  • Dämpfung:
    •  5 MHz 1,70 dB/100m
    • 50 MHz 4,60 dB/100m
    • 100 MHz 6,50 dB/100m
    • 230 MHz 9,80 dB/100m
    • 470 MHz 14,30 dB/100m
    • 860 MHz 19,60 dB/100m
    • 1000 MHz 21,20 dB/100m
    • 1500 MHz 26,30 dB/100m
    • 1750 MHz 28,70 dB/100m
    • 2150 MHz 31,90 dB/100m
    • 2400 MHz 34,20 dB/100m
  • Rückflussdämpfung:
    •  5 - 470 MHz > 26 dB
    • 470 - 862 MHz > 23 dB
    • 862 - 1000 MHz > 20 dB
    • 1000 - 3000 MHz > 18 dB

*) Das Kabel Ören HD 103 (1.0/4.6) mit PE - Mantel ist für Installationen im Außenbereich konzipiert und darf aus Brandschutzgründen nicht zur raum- oder wohnungsübergreifenden Verlegung eingesetzt werden, da durch die leichte Entflammbarkeit die Gefahr einer Brandausbreitung über Kabelschächte sehr hoch ist. Nach der Einführung in ein Gebäude muss das Kabel nach einer möglichst kurzen Strecke durch ein Installationskabel für den Innenbereich ersetzt werden. Dies geschieht in der Regel durch den Anschluss an einen Übergabepunkt oder einen Erdungsblock für den Potentialausgleich, der ebenfalls kurz nach der Gebäudeeinführung gesetzt werden muss.

Achtung!
 In Verbindung mit dieser Montageleistung konfektionieren wir dieses Kabel ausschließlich mit F-56-CX3 7.0 Quickmount-Steckern. Konfektionierungswünsche mit anderen Konnektoren können über unseren Konfigurator realisiert werden.

Verkabelung im Innenbereich: aus Brandschutzgründen ungeeignet
UV-stabil: ja, geeignet
direkte Verlegung im Erdreich: geeignet
LSNH/FRNC: nein
Inhalt: 1,00 m
