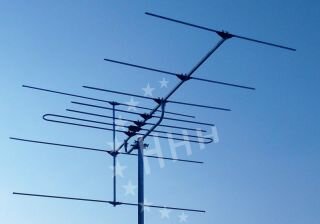

3H-FM-9 - UKW / FM Antenne 9 Elemente mit Dreifachreflektor, Bausatz

3H-FM-9 - UKW / FM Antenne 9 Elemente mit Dreifachreflektor, Bausatz

  • Artikelnummer: 2301-01
  • HAN: 3H-FM-9-K
  • EAN: 4260310270852
  • Hersteller: 3H-Antennen
    3H-Antennen
  • Kategorie: UKW (FM)
  • Versandgewicht: 5,00 Kg

89,00 €

inkl. 19% USt., zzgl. Versand (GLS-Paket)

Momentan nicht vorrätig.



Von gezielten Anfragen, wann es denn endlich soweit ist, bitten wir abzusehen.
Sobald die Antenne bestellbar ist, erscheint sie hier. Versprochen!


13.12.2018: Die Materialien für die erste Charge der Antenne sind komplett, die Produktion hat begonnen.

Da wir derzeit jedoch mit dem Tagesgeschäft voll ausgelastet sind, schaffen wir es nicht, mehr als 1-2 Antennen am Tag zu bauen. In der KW 51 werden die ersten Exemplare unter der Artikelnummer 3403 bestellbar sein, weitere dann nach unserem Weihnachtsurlaub im Januar 2019.

27.11.2018: Die Variante für die Produktion steht fest ...

Peter Körner hat die Antenne mittlerweile auf Herz und Nieren getestet und noch einmal mechanisch und theoretisch optimiert. Noch einmal vielen Dank dafür. Im praktischen Vergleich mit der ursprünglichen Antenne ergaben sich praktisch keine Empfangsunterschiede. Trotz der Kürzung auf unter 2 m (dadurch muss der Träger für den Versand mit GLS nicht geteilt werden) und der leichten Schräglage des Dipols, die laut Simulation eine geringfügige Verschlechterung der Empfangswerte ergaben macht die neue Übertragerplatine mit ihren besseren Werten wieder alles wett. Die Antenne wird nun mit unter dem Träger liegenden (hängenden) Elementen gebaut, da so der Dipol nicht so schräg liegen muss. Die Balun-Box muss aufgrund ihrer Konstruktuion unter dem Träger liegen. Alle Materialen sind bestellt und sollten in absehbarer Zeit hier eintreffen.

16.10.2018: Der neue Prototyp ist fertig ...

Prototyp

... und geht in den nächsten Tagen auf die Reise zu Peter Körner, um von ihm getestet und begutachtet zu werden.

05.09.2018: Zwischeninfo: Das "Licht" kommt näher ...

Bald werden die letzten Materialien zum Bau eines Test-Exemplars der Antenne bei uns eintreffen.
Die Antenne wurde in den letzten Tagen von Peter Körner hinsichtlich der neuen Komponenten noch einmal neu berechnet und optimiert. Wir werden einen Standard-Anschlusskasten für FM-Antennen nutzen, wie er von unseren 3- und 5-Elemente UKW-Antennen bekannt ist. Da dieser unter dem Horizontalträger platziert werden muss, wird die ehemals horizontal liegende Dipol-Schleife nun eine Schräglage haben (z = -58 mm). Die Übertrager-Platine hat zur Anpassung keinen Trafo mehr, sondern arbeitet mit einem Leiter in Mäander-Struktur. Als Antennen-Elemente kommen Aluminium-Rohre mit 10 mm Durchmesser zum Einsatz.
Zusätzlich konnten wir die Gesamtlänge der Antenne auf knapp unter 2,0 m kürzen, so dass wir den Horizontalträger für den Versand mit GLS voraussichtlich nicht mehr teilen müssen, was die Stabilität der Konstruktion erhöhen wird. Die Parameter der Antenne ändern sich laut Simulation nur minimal.
Noch einmal auch an dieser Stelle vielen Dank an Peter Körner für seine wertvolle Unterstützung.

Beschreibung

Lieferung als Bausatz in Einzelteilen inkl. Montageanleitung.

Diese Antenne wurde von Peter Körner entwickelt, der in der sich bei den UKW/FM-DX Fans in aller Welt durch seine Antennenkonstruktionen einen Namen gemacht hat.
Diese Antenne basiert auf dem im Internet bekannten Modell 9.2, einer Weiterentwicklung der Version "Shorted from 100".
Die Besonderheit dieser Antenne beruht auf dem horizontal gefalteten Dipol, welcher bei entsprechender Optimierung einen sehr guten Gewinn und gleichzeitig ein extrem hohes Vor-Rück-Verhältnis bei kompakten Maßen ermöglicht. Einige dieser Antennen sind schon seit einiger Zeit als Eigenbau-Varianten vor allem bei UKW-DX-Fans in aller Welt in Betrieb und erzielen hervorragende Empfangsergebnisse.
Peter Körner, dem wir hier nochmals für die ausgezeichnete Zusammenarbeit und Hilfe herzlich danken, testete das Vorserien-Modell persönlich und gab es zur Produktion frei.

Technische Daten:

  • 3 übereinander angeordnete Reflektoren, daher kürzer als vergleichbare Antennen dieser Leistungsklasse
  • Durchmesser / Material der Elemente: 12 mm / Aluminium
  • Empfangsbereich: 87,5 - 108 MHz
  • Mastaufnahme: bis 60 mm
  • Gewinn: 8,4-9,7 dB(i)
  • Vor-Rück Verhältnis: 30 dB
  • Länge: 2,09 m, Breite: 1,96 m, Höhe: 1,10 m
  • Windlast bei: 120 km/h: ca. 187 N
  • Anschluss: F-Buchse 75 Ohm
  • optimaler Stockungsabstand (Boomrohr zu Boomrohr) für den Einsatz in Antennengrupen:
    • horizontale Stockung; 2,5 m
    • vertikale Stockung: 1,8...2,0 m

Der Einsatz einer F-Buchse erleichtert das einhändige Anschließen des Kabels an die Antenne bei der Montage auf einem Dach oder an anderen schlecht erreichbaren Stellen erheblich. Darüber hinaus wird bei Einsatz eines geeigneten wasserdichten F-Steckers das Eindringen von Feuchtigkeit in das Geflecht des Kabels vermieden.

Die Antenne ist ebenfalls für den mobilen Einsatz geeignet. Fast alle wichtigen Befestigungspunkte sind mit Flügelmuttern ausgestattet, so dass eine schnelle Montage und Demontage möglich ist.

Zur Endmontage benötigtes Werkzeug: Schraubenschlüssel 8 mm (nicht im Lieferumfang).

Das Modell 2015 wurde gegenüber der ersten Serie verbessert. Der horizontale Träger hat jetzt eine Wandstärke von 1,5 mm und ist somit weitaus stabiler (erkennbar an der etwas matteren Oberfläche des Aluminiums im Vergleich zu den anderen Antennenteilen). Der Unterzug wurde um 20 cm verlängert, was sich ebenfalls positiv auf die Stabilität auswirkt.

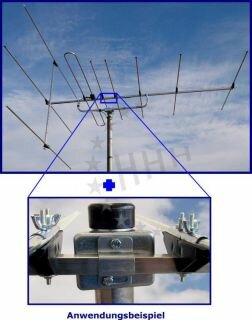

Für eine höhere Stabilität kann man direkt am horizontalen Träger eine zusätzliche Mastbefestigung anbringen (nicht im Lieferumfang):




Für jene, die keine Zeit oder Lust zum Selbstbauen haben, gibt es diese Antenne auch (weitestgehend) vormontiert.
