CX3 Verkabelungspaket Easy-Profi mit 100 m UV-stabilem LCD 115 A+, universellem Profi-Werkzeug und Cabelcon CX3 7.0 Quick Mount Steckern

CX3 Verkabelungspaket Easy-Profi mit 100 m UV-stabilem LCD 115 A+, universellem Profi-Werkzeug und Cabelcon CX3 7.0 Quick Mount Steckern


127,00 €

inkl. 19% USt., zzgl. Versand (GLS-Paket)

Vorrätig / lagernd

Lieferzeit: 1 - 5 Werktage**

Set

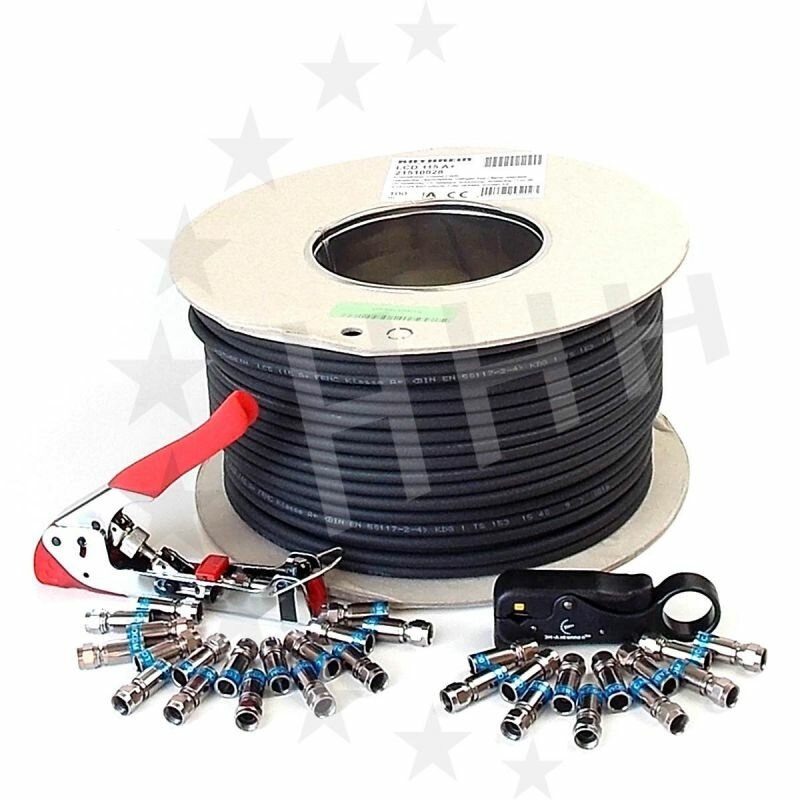

Verkabelungspaket mit 100 m Kathrein LCD 115, 30 Cabelcon CX3-Steckern sowie allem notwendigen Werkzeug
Beschreibung

Inhalt:

  • 100 m RG6 Kathrein LCD 115 A+ - Koax Kabel

    HIGH END KABEL von Kathrein, optimal für den digitalen Empfang mit grossen Leistungsreserven für zukünftige Anwendungen und Anforderungen.

    Aufmachung: 100 m Ring auf Spule

    Technische Daten:

      • Metermarkierung
      • Folie verklebt
      • Innenleiter Vollkupfer ø 1,13 mm
      • Isolation physikalisch geschäumtes PE: ø 4,8 mm
      • Schirmung: 120 dB
        • 1. Schirm AL-Folie
        • 2. Schirm Cu-Geflecht verzinnt
        • 3. Schirm AL-Folie
      • Mantel LSNH, UV-beständug, schwarz: ø 6,9 mm
      • Dämpfung bei 20°C:
        • 860 MHz:  17,0 dB/100m
        • 2150 MHz: 29,0 dB/100m
      • Rückflussdämpfung (862/2050 MHz): > 23 dB / > 20 dB
      • Wellenwiderstand: 75 Ohm
      • Gleichstromwiderstand: < 29 Ohm/km
      • Verkürzungsfaktor v/c 0,84
      • minimaler Biegeradius: 40 mm
      • Klasse A
      • Cabelcon-Steckercode: 5.1 (z. B. F-56 CX3 5.1 oder F-56 5.1 Self Install)
        Anmerkung : Das Kabel hat einen sehr stabilen Mantel, daher lassen sich alle Crimp- und Kompressionsstecker schwer aufschieben (außer Cabelcon F-56 CX3 7.0 QM Quick Mount Stecker). Das ist normal. Bitte ggf. eine entsprechende Montagehife nutzen.

  • 1 Einstellbares Profi-Abisoliergerät für RG59/RG6 (3H-CCS-302)

    • Handliches und komfortables Abisoliergerät
    • unterstützte Kabeltypen: RG59, RG6
    • 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
    • beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
    • Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker

    Einstellen des Werkzeugs:

    Das Werkzeug ist für 6,8-mm-Kabel voreingestellt. Für dünnere Kabel muss die gelbe Kabelführung mit Hilfe des am Werkzeug befestigten Sechskantschlüssels herausgedrückt und, entsprechend gedreht, wieder eingesetzt werden.

    Abisolieren testen: Hierzu das Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koaxkabel von links ein die V-förmig Kabelführung einlegen. Anschließend das Werkzeug 4-5 Mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden. Schneidet eine Klinge nicht tief genug oder zu tief ein, mit Sechskantschlüssel wie folgt nachregeln:
    ? Drehung im Uhrzeigersinn: Klinge schneidet tiefer in das Kabel ein.
    ? Drehung entgegen dem Uhrzeigersinn: Klinge schneidet weniger tief ein.
    Immer nur mit ¼-Umdrehung arbeiten, sonst verliert man schnell die Übersicht!

    Wenn dies doch geschehen sein sollte und man gar nicht mehr weiß, wo man eigentlich steht, weil z. B. der Innenleiter durchtrennt wird oder dergleichen, einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich wieder langsam vorantasten.

  • 1 Universal Compression Tool / Verpresswerkzeug für Kabel bis RG6 (3H-CTU06 )

    Universelles, frei einstellbares Verpresswerkzeug im Pocket-Tool Format für F-, BNC- und RCA (Cinch)-Konnektoren einschließlich 90° Winkelstecker und der extrem kurzen Cabelcon Short-Stecker.

    Von Profis getestet mit dem Urteil: stabiles und handliches Werkzeug mit guter Kraftübersetzung, welches sich in Sekunden spielend leicht auf verschiedene Steckergrößen einstellen lässt und aufgrund der geringen Abmaße problemlos in dieTasche einer Arbeitshose passt.

    Das Kompressionsmaß wird mit Hilfe einer Stellschraube schnell auf den erforderlichen Wert eingestellt. Hierzu das Werkzeug in etwa auf das erforderliche Verpressmaß einstellen und Stecker vorsichtig verpressen. Ist der Stecker nicht voll verpresst, Werkzeug öffnen, nachregeln und erneut verpressen, bis der Stecker vollständig geschlossen ist.
    Noch einfacher ist es, wenn schon ein vollständig verpresster Stecker vorhanden ist. Einfach den Stecker in das Werkzeug einlegen, Griff vollständig zusammendrücken und mit der Stellschraube den Kompressionseinsatz bis zum Anschlag an den Stecker "fahren". Anschließend Werkzeug öffnen und die Stellschraube ca. eine viertel Drehung weiterdrehen.
    Das Werkzeug sollte immer so eingestellt werden, dass es nach dem vollständigen Verpressen des Steckers noch etwas "nachfedert".

    Für das Verpressen von F-Steckern muss sich der F-Einsatz im Werkzeug befinden, für das Verpressen aller anderen Stecker ist er zu entfernen und kann im Kopf der Zange "geparkt" werden.
    Diesen Einsatz bieten wir auch als Ersatzteil (3H-CTU06-P01) an.

    VORSICHT beim Verpressen von Billigsteckern! Diese bestehen an der Kabelseite oft aus leicht splitterndem Kunststoff und brechen schnell aus. Das liegt nicht am Werkzeug sondern ist ein bekanntes Problem minderwertiger Stecker.

    Mit dem Werkzeug können Kompressionsstecker mit den folgenden Eigenschaften verpresst werden:

    Steckertyp
    Kompressionsmaß in mm
    vor der Kompression (+/- 0,2 mm)
    nach der Kompression (+/- 0,2 mm)
    Min
    Max
    Min
    Max
    F
    24,0
    33,5
    15,0
    25,2
    BNC, RCA (Cinch)
    36,1
    45,7
    28,0
    37,4
    Unter Kompressionsmaß versteht man den Abstand zwischen der Aufsatzfläche eines Werkzeugs und der hinteren Steckerauflage mit Kabeldurchführung. Beispiele für Maße (nach der Kompression) sind der Cabelcon CX3-Standard mit 20,3 mm und Cabelcon Short-Produkte mit 15,3 mm.

    Ein Verpressen von IEC-Konnektoren (Herstellerabhängig) ist bei ensprechender Vorsicht ebenfalls möglich, wird aber, vor allem bei Buchsen, nicht unbedingt empfohlen!

  • 30 Cabelcon F-56 CX3 7.0 QM Quick Mount Kompressionsstecker, für RG6 (7 mm) Kabel, wasserdicht

    Diese neue wasserdichte Version erlaubt unabhängig von der Außentemperatur eine einfache Montage für Außenanwendungen auch auf den härtesten PE-Kabeln ohne das Kabel zu erwärmen, aufzuschlitzen oder zu beschädigen. Dieser Konnektor gleitet bei Verwendung von nur zwei Fingern einfach über den Kabelmantel.

    Technische Daten:
    • Passt auf Kabel innerhalb folgender Durchmesser:
      • Außenleiter (Outer Conductor): 4,7 - 5,7 mm
      • Mantel (Jacket): 6,4 - 7,5 mm
    • Schirmung 30 - 1000 MHz >120 dB
    • Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz
    • Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m
    • Rückflussdämpfung bei
      ... 1000 MHz: 32 dB
      ... 3000 MHz: 24 dB
    • wasserdicht (30 m / 8 h)
    Neues Quickmount Kompressionssystem
    • Nitin-6 Beschichtung für besten Korrosionsschutz
    • Alle Abisolier- und Kompressionswerkzeuge für herkömmliche CX3-Stecker können verwendet werden.
    • Gegenüber den herkömmlichen CX3-Steckern darf bei dem Quick-Mount System das Geflecht nicht zurückgeschlagen werden. Darüber hinaus muss die eventuell über dem Geflecht verbliebene Schirmfolie komplett entfernt werden, da es sonst zu Kontaktschwierigkeiten kommen kann.

      So einfach ist die Montage (YouTube-Video)
Montageanleitung Quick Mount

So einfach ist die Montage (Video)
